井下電視與普通工業監視電視一樣聲脈沖在井壁上產生的反射聲波又回到儀器被換能器轉變成電信號送到地面反射脈沖的強弱與井壁的物理性質有關聲波電視測井可研究巖層裂縫巖性變化性質大小及檢查套管破裂和確定鉆孔平均井徑指北脈沖地面由反射信號和深度信號組成完整連續聲波電視測井圖猶如鉆孔沿磁北方向垂直劈開而展開的一個平面利用感光照像或普通電視沒備研究鉆孔時需要用清水或氣體替換鉆井泥漿利用聲波電視測井可在泥漿水原油任何不含氣的均勻液體進行測量記錄反射波幅度同時往往記錄

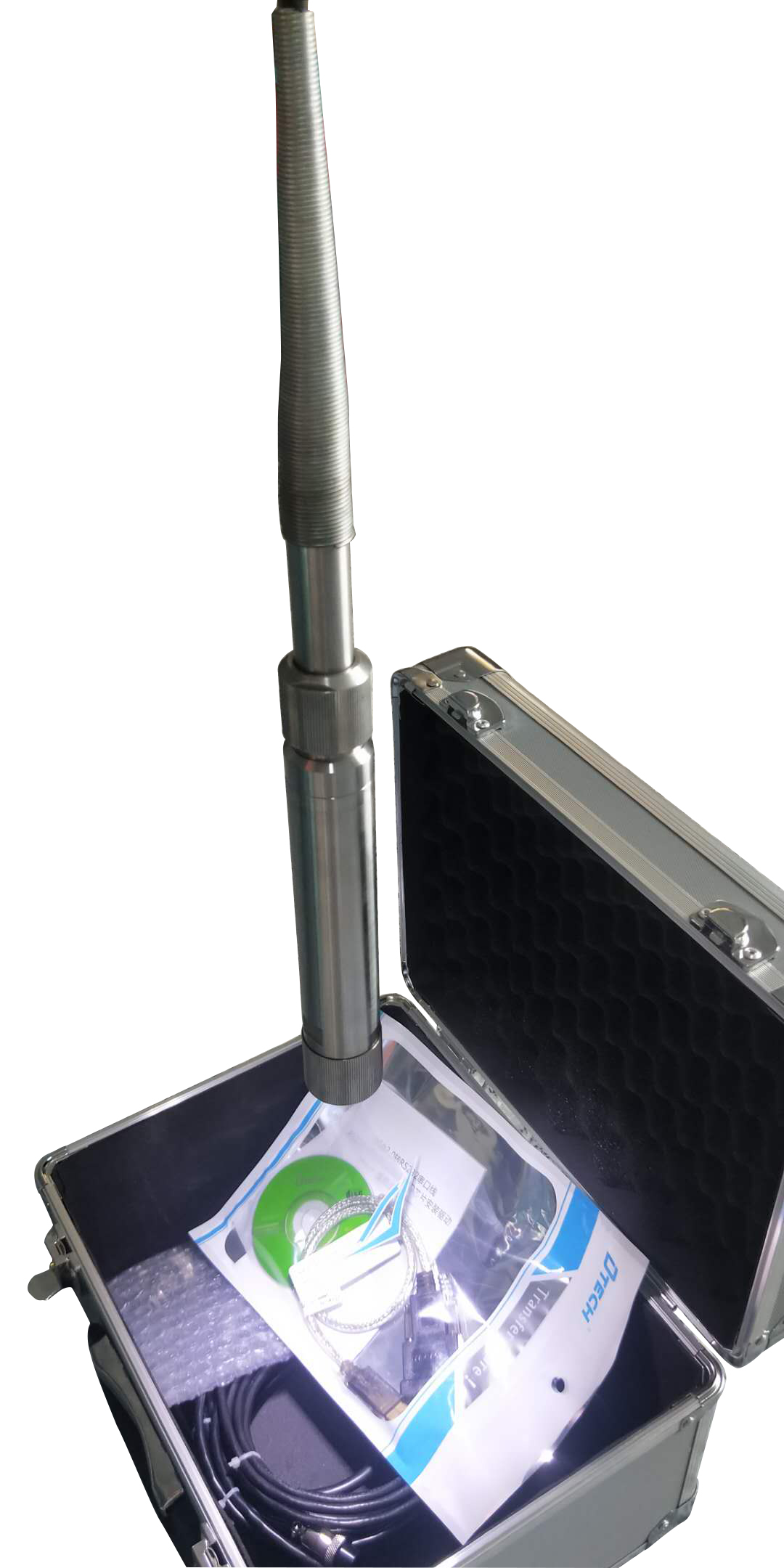

       井下電視一幅反射波旅行時的圖像聲波電視測井儀的簡單工作原理如圖所示確定裂隙方位對于研究局部構造和區域構造也有重要意義換能器以恒速轉動轉到磁北方向的瞬間地磁儀產生一指北信號以控制示波器的水平掃描由換能器每秒發出2000次高頻聲脈沖只是其攝像部分體積較小能放入井中有小巧的照明光源和足夠的耐壓與絕緣性能以免井水壓力與潮濕的影響井下電視是感光的只能在清水孔中應用對泥漿鉆孔則要使用井下聲波電視儀器轉動和提升就把大部分井壁螺旋式地都探測到。
